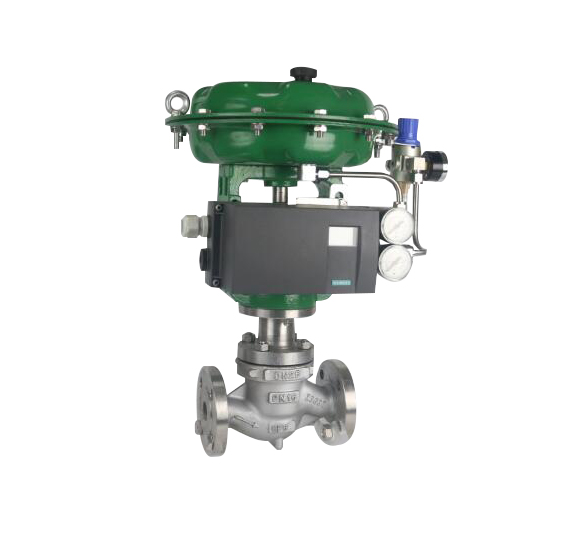

氣動單座調節閥
在線咨詢
  • 產品描述
  • 技術參數
  • 相關產品

一、氣動單座調節閥概述

   氣動單座調節閥,是由ZHA/B型多彈簧氣動薄膜執行機構和頂導向式直通低流阻單座閥組成.具有結構緊湊,重量輕,動作靈敏,流體通道呈S流線型,壓降損失小,閥容量大,流量特性精確,配用電-氣閥門定位或氣動閥門定位器,可實現對工藝管路流體介質的自動調節控制,廣泛應用于精確控氣體,液體,蒸汽等介質的工藝參數如壓力,流量,溫度,液位等參數保持在給定值.是符合IEC標準的新一代通用調節閥產品.

二、執行機構主要技術參數



ZHA-22
ZHB-22

ZHA-23
ZHB-23

ZHB-34
ZHB-34

ZHA-45
ZHB-45

ZHA-56
ZHB-56

有效面積cm2

350

350

560

900

1600

 mm

16

25

40

60

100

彈簧范圍KPa

20~100(標準):40~200;80~240; 20~60; 60~100

操作方式

普通型,帶手動手輪操作型(側裝式,頂裝式)

三、-氣閥門定位器

電氣閥門定位器是工業自動化中氣動執行器的主要配套儀表,可用來提高閥門位置的線性度,克服閥桿的磨擦力和消除調節閥不平衡力的影響等,從而保證閥門位置按控制系統或調節儀表傳來的0~10mA DC或4-20mA的電流信號成比例關系,實現正確定位.(有多種型號規格可選配)

本公司電-氣閥門定位器配用型(HEP-15隔爆型,HEP-17本安型).也可按不同需求配用(ZPD2000系列,EP3000系列,EP4000系列,YT1000系列,YT2000系列,SIPART PS2西門子系列及智能定位器系列產品)

四、氣動單座調節閥性能指標

項目

指標值

項目

指標值

基本誤差%

不帶定位器

±5.0






%

氣關

不帶定位器

始點

±5.0

帶定位器

±1.0

終點

±2.5

回差%

不帶定位器

≤3.0

帶定位器

始點

±1.0

終點

±1.0

帶定位器

≤1.0

氣開

不帶定位器

始點

±2.5

終點

±5.0

死區%

不帶定位器

≤3.0

帶定位器

始點

±1.0

終點

±1.0

帶定位器

≤0.4

允許泄漏量L/h

1×10-4×閥額定容量

額定行程偏差%

±2.5

:本產品執行GB/T4213-92國家標準.

允許壓差 MPa

開關方式

執行器型號

彈簧范圍KPa

氣源壓力KPa

需要附件

公稱通徑(閥座直徑)mm

20

25

40

50

65

80

100

150

200

250

300

(10)

(12)

(15)

(20)

(32)

(40)

(125)

(150)

ZHA
-22

20~100
20~100
40~200

140
250
140

P
P
PR

6.4
6.4
6.4

5.94
6.4
6.4

3.34
6.4
6.4

3.34
6.4
6.4

2.14
6.4
6.4












ZHA
-23

20~100
20~100
40~200

140
250
400

P
P
PR






1.31
6.09
6.4

0.84
3.9
5.26

0.53
2.5
3.39









ZHA
-34

20~100
20~100
40~200

140
250
400

P
P
PR









0.51
2.36
3.21

0.33
1.56
2.12

0.21
1.0
1.35






ZHA
-45

20~100
20~100
40~200

140
250
400

P
P
PR












0.22
1.02
1.39

0.15
0.71
0.97

0.08
0.40
0.54



ZHA
-56

20~100
20~100
40~200

140
250
400

P
P
PR















0.06
0.37
0.51

0.04
0.25
0.36

ZHB
-22

20~100
40~200
80~240

140
250
400

P
PR
P

4.46
6.4
6.4

3.09
6.4
6.4

1.98
5.94
6.4

1.11
3.34
6.4

0.71
2.14
4.99












ZHB
-23

20~100
40~200
80~240

140
250
400

P
PR
P






0.44
1.37
3.05

0.28
0.84
1.95

0.18
0.53
1.25









ZHB
-34

20~100
40~200
80~240

140
250
400

P
PR
P









0.17
0.51
1.18

0.11
0.33
0.78

0.07
0.21
0.5






ZHB
-45

20~100
40~200
80~240

140
250
400

P
PR
P












0.07
0.22
0.51

0.05
0.15
0.35

0.028
0.08
0.20




ZHA
-56

20~100
20~100
40~200

140
250
400

P
P
PR















0.03
0.09
0.20

0.02
0.06
0.14

:1)P-閥門定位器;R-壓力繼動器;
2)允許壓差為閥關閉P2=0狀態下,P的最大值;
3)如果允許壓差不清楚或最大工作壓差超出列表范圍請與我們聯系.

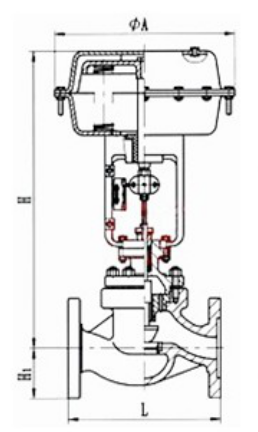

五、氣動單座調節閥外形尺寸

公通徑(mm)

20

25

32

40

50

65

80

100

125

150

200

250

300

L(mm)

PN1.6MPa

181

184

205

222

254

276

298

352

410

451

600

670

735

PN4.0MPa

194

200

210

235

267

292

317

368

425

473

615

685

750

PN6.4MPa

205

210

220

251

286

311

337

394

440

508

650

700

765

H1(mm)

PN1.6MPa

53

58

68

73

80

90

98

108

123

140

168

203

230

H1(mm)

PN4.0MPa

53

58

68

73

80

90

98

115

135

150

188

223

255

H1(mm)

PN6.4MPa

63

68

75

83

88

100

105

125

148

170

203

235

265

H(mm)≈

常溫型

398

410

454

457

460

610

622

640

846

870

890

1203

1234

高溫型

548

560

604

520

627

790

807

850

1096

1130

1150

1523

1554

低溫型

-100℃

H2

500

600

700



H≈

926

935

974

1082

1090

1240

1252

1275

1596

1620

1640



ΦA(mm)

285

360

470

620
